Vorbeugender Brandschutz für Rohrleitungen

Mit GreCon PROTECTOR PIPE schützen wir vor beiden Gefahren. Unser intelligentes Brandschutzsystem erkennt und löscht Zündquellen im Luft- oder Materialstrom und ermöglicht zusätzlich die gezielte Bekämpfung von Bränden innerhalb der Rohrleitung. So schützen wir Rohrleitungen und angeschlossene Anlagen vor Brandschäden und helfen, ungeplante Produktionsstillstände zu vermeiden.

Funken und heiße Partikel frühzeitig erkennen und automatisch löschen
Brennende Ablagerungen innerhalb der Rohrleitung gezielt bekämpfen
Rohrleitungen und nachgelagerte Anlagen vor Brandschäden schützen

Risiken und Herausforderungen

Rohrbrände – eine oft unterschätzte Gefahr

Rohrleitungen verbinden Produktionsbereiche und transportieren Abluft, Stäube oder andere Materialien. Mit dem Luft- oder Materialstrom können auch Funken und glimmende Partikel mitgerissen werden. Gleichzeitig lagern sich in vielen Prozessen brennbare Rückstände an den Rohrinnenwänden ab.

Besonders gefährdet sind Abluftleitungen aus thermischen und mechanischen Produktionsprozessen. Öle, Fette, Wachse, Teer oder Kunststoffrückstände können dort erhebliche Brandlasten bilden. Entzünden sie sich, kann sich ein Brand innerhalb der Rohrleitung ausbreiten, lange bevor er von außen sichtbar wird.

Schwer erkennbare Brände mit hohen Folgekosten

Rohrbrände bleiben häufig lange unentdeckt. Erste sichtbare Anzeichen sind mitunter austretender Rauch an Flanschverbindungen oder Verfärbungen der Rohrleitungen. Zu diesem Zeitpunkt können Dichtungen und Rohrwände bereits beschädigt sein.

Da die Brandherde innerhalb geschlossener und oft schwer zugänglicher Leitungen liegen, ist ihre Bekämpfung von außen besonders aufwendig.

Brennbare Ablagerungen an den Rohrinnenwänden

Im laufenden Betrieb können sich brennbare Bestandteile aus dem Prozess an den Rohrinnenwänden absetzen. Werden diese Ablagerungen entzündet, entstehen Glutnester oder Schwelbrände, die sich entlang der Rohrleitung ausbreiten können.

Funken und heiße Partikel im Materialstrom

Mechanische Bearbeitung, Reibung oder hohe Prozesstemperaturen können Funken und Glutpartikel erzeugen. Über Rohrleitungen gelangen diese in nachgelagerte Filter, Silos oder andere Anlagenbereiche. Dort können sie brennbare Materialien entzünden.

GreCon PROTECTOR PIPE: Zwei Gefahren. Ein abgestimmtes Schutzkonzept.

[Translate to Deutsch DE:] Wer industrielle Rohrleitungen wirksam schützen will, muss zwei unterschiedliche Brandgefahren berücksichtigen: Funken, die durch die Rohrleitung transportiert werden, und Brände, die direkt an den Rohrinnenwänden entstehen.

GreCon PROTECTOR PIPE verbindet dafür automatische Funkenlöschung und gezielte Rohrbrandlöschung in einem modularen Brandschutzsystem. Beide Schutzfunktionen ergänzen sich und lassen sich auf die jeweiligen Prozessbedingungen abstimmen.

[Translate to Deutsch DE:] Funkenlöschprinzip

Funkenlöschung – Zündquellen stoppen, bevor sie Schaden anrichten

Funken und heiße Partikel können im Luft- oder Materialstrom über weite Strecken transportiert werden. Treffen sie auf brennbare Materialien in nachgelagerten Anlagen – etwa in Filtern oder Förderanlagen –, drohen Brände und Produktionsausfälle.

GreCon PROTECTOR erkennt diese Zündquellen direkt in der Rohrleitung. Die Funkenmelder erfassen vorbeiströmende Funken und Glutpartikel und lösen automatisch die zugehörige Löschung aus.

Das Löschmittel wird gezielt in den Luft- oder Materialstrom eingebracht, um erkannte Zündquellen abzulöschen, bevor sie gefährdete Anlagenbereiche erreichen.

Ruß an der Außenseite eines großen Rohres — *Ruß an der Außenwand ist häufig das erste sichtbare Zeichen eines Rohrbrands. Der eigentliche Brandherd liegt im Inneren der Leitung und ist von außen kaum zu erreichen.*

Rohrbrandlöschung – brennende Ablagerungen direkt bekämpfen

Entzünden sich Ablagerungen an den Rohrinnenwänden, entsteht eine andere Gefahr. Der Brandherd befindet sich jetzt innerhalb der Rohrleitung. Eine klassische Funkenlöschung kann mitgerissene Funken ablöschen, erreicht aber nicht zwangsläufig die brennenden Ablagerungen selbst.

Hier setzt die Rohrbrandlöschung an.

GreCon PROTECTOR PIPE kann eine erhöhte oder anhaltende Funkenaktivität als Hinweis auf einen Rohrbrand erkennen und zusätzliche Löschmaßnahmen aktivieren. Über entsprechend angeordnete Löschdüsen wird das Löschmittel direkt in die betroffenen Rohrleitungsabschnitte eingebracht.

So lassen sich brennende Ablagerungen und Glutnester gezielt bekämpfen, bevor sich der Brand weiter ausbreitet.

Das Zusammenspiel der PROTECTOR-Komponenten

Zündquellen und Hinweise auf Rohrbrände frühzeitig erkennen

Die SCOUT-Detektoren überwachen den Luft- oder Materialstrom auf Funken und heiße Partikel.

Während einzelne Zündereignisse eine automatische Funkenlöschung auslösen, kann eine erhöhte oder kontinuierliche Funkenaktivität auf brennende Ablagerungen innerhalb der Rohrleitung hinweisen.

Signale verarbeiten. Schutzmaßnahmen dezentral steuern.

GreCon MISSION CONTROL führt die Informationen der angeschlossenen Detektoren zusammen, überwacht das Brandschutzsystem und koordiniert die vorgesehenen Schutzmaßnahmen.

Der GreCon RANGER übernimmt die dezentrale Signalverarbeitung in der Nähe der Detektions- und Löschkomponenten. Er verarbeitet Signale vor Ort und steuert erforderliche Reaktionen in Millisekunden. Das verkürzt Signalwege und reduziert den Verkabelungsaufwand.

Gemeinsam ermöglichen MISSION CONTROL und RANGER eine abgestufte Reaktion auf einzelne Zündereignisse und Hinweise auf einen Rohrbrand.

Funken löschen. Rohrbrände gezielt bekämpfen.

Die HUNTER-Löschkomponenten übernehmen die automatische Reaktion auf erkannte Gefahren.

Einzelne Funken werden im Luft- oder Materialstrom abgelöscht. Bestehen Hinweise auf einen Rohrbrand, können zusätzliche Löschbereiche aktiviert werden, um brennende Ablagerungen innerhalb der Rohrleitung zu bekämpfen.

So greifen Funkenlöschung und Rohrbrandlöschung innerhalb eines abgestimmten Brandschutzkonzepts ineinander.

Systemkomponenten von GreCon PROTECTOR — *Erkennen, verarbeiten, reagieren: SCOUT, MISSION CONTROL, RANGER und HUNTER arbeiten als abgestimmtes System zusammen.*

Individueller Rohrleitungsschutz mit Plan

Jedes Rohrleitungssystem stellt eigene Anforderungen an den Brandschutz. Mit GreCon PROTECTOR PIPE verbinden wir passende Detektions-, Steuerungs- und Löschkomponenten zu einem individuellen Schutzsystem – für neue und bestehende Anlagen.

1

Risiken analysieren

Wir prüfen Materialien, mögliche Zündquellen und brennbare Ablagerungen. Dabei berücksichtigen wir Rohrleitungsverlauf, Luftströmungen und angeschlossene Anlagenbereiche.

2

Schutzmaßnahmen kombinieren

Wir stimmen Funkenerkennung, automatische Funkenlöschung und gezielte Rohrbrandlöschung auf Ihre Anlage ab. Auch größere Rohrleitungssysteme lassen sich in einzelne Schutzbereiche unterteilen.

3

Integrieren und betreuen

Wir integrieren GreCon PROTECTOR in Ihre Anlage und erweitern das System bei Bedarf. Regelmäßiger Service und Wartung unterstützen die langfristige Funktionsbereitschaft.

Erfahrung, auf die Sie sich verlassen können

Seit über 50 Jahren entwickeln wir Lösungen für den vorbeugenden industriellen Brandschutz. Unsere Systeme schützen Produktionsanlagen in unterschiedlichsten Branchen und unter anspruchsvollen Betriebsbedingungen.

Dieses Wissen fließt in jedes neue Schutzkonzept ein. Mit GreCon PROTECTOR verbinden wir bewährte Technologien zur Funkenerkennung und Funkenlöschung mit intelligenten Steuerungsfunktionen und gezielten Maßnahmen zur Rohrbrandbekämpfung.

Millisekunden

von der Funkenerkennung bis zur Löschung

50+

Jahre Erfahrung im industriellen Brandschutz

75.000

individuell entwickelte Schutzkonzepte

200.000+

geschützte Produktionslinien weltweit

Rohrbrandschutz in der Praxis

[Translate to Deutsch DE:] Aluminiumstreben von oben fotografiert.

Hydro Aluminium Recycling

Brandschutz in der Aluminium-Wiederaufbereitung

Bei der Wiederaufbereitung von Aluminium stellen hohe Prozesstemperaturen und die damit verbundenen Brandgefahren besondere Anforderungen an den industriellen Brandschutz. …

Case Study

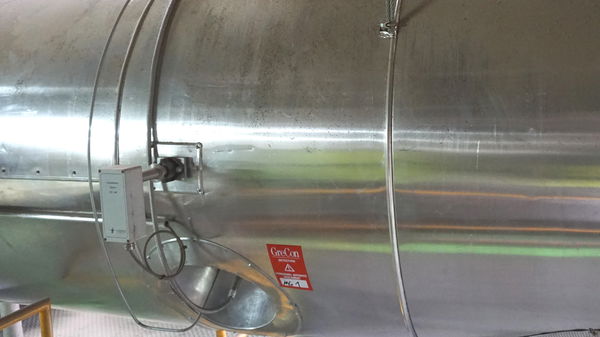

[Translate to Deutsch DE:] Rohr mit GreCon Melder

Leipfinger-Bader

Rohrbrände in der Ziegelindustrie gezielt bekämpfen

In den Rauchgasleitungen des Ziegelherstellers können sich brennbare Ablagerungen bilden. Entzünden sie sich, besteht die Gefahr, dass sich der Brand innerhalb der Rohrleitung ausbreitet. …

Case Study

Brandschutz für Rohrleitungen: Häufig gestellte Fragen

Ja. Die modulare Architektur von GreCon PROTECTOR PIPE ermöglicht die Integration in unterschiedliche Rohrleitungssysteme. Welche Detektions- und Löschfunktionen geeignet sind, hängt von den transportierten Materialien, dem Rohrleitungsverlauf und den vorhandenen Prozessbedingungen ab.

Industrielle Rohrleitungen sind häufig schwer zugänglich und verlaufen über große Anlagenbereiche oder unter Hallendecken. Da sich der Brandherd im Inneren der geschlossenen Leitung befindet, ist er von außen kaum erreichbar.

Eine äußere Kühlung erreicht die brennenden Ablagerungen nicht unmittelbar. Umso wichtiger sind die frühzeitige Erkennung und eine gezielte Löschung innerhalb der Rohrleitung.

Eine klassische Funkenlöschanlage löscht Zündquellen im Luft- oder Materialstrom. Brennt jedoch eine Ablagerung an der Rohrinnenwand, bleibt der eigentliche Brandherd unter Umständen bestehen und erzeugt weiterhin Funken.

Deshalb kann eine ergänzende Rohrbrandlöschung erforderlich sein, die das Löschmittel gezielt an die betroffenen Rohrleitungsabschnitte bringt.

Bei Hinweisen auf einen Rohrbrand aktiviert GreCon PROTECTOR PIPE die vorgesehenen Löschkomponenten. Zusätzliche Löschdüsen bringen das Löschmittel gezielt in die entsprechenden Rohrleitungsabschnitte ein, um brennende Ablagerungen und Glutnester zu bekämpfen.

Die Anordnung und Ansteuerung der Löschbereiche richtet sich nach dem Rohrleitungsverlauf und den jeweiligen Prozessbedingungen.

Funkenmelder überwachen den Luft- oder Materialstrom innerhalb der Rohrleitung. Ein dauerhaft erhöhtes Funkenaufkommen oder wiederkehrende Detektionen können auf brennende Ablagerungen hinweisen, von denen heiße Partikel mitgerissen werden.

GreCon PROTECTOR PIPE verarbeitet diese Signale und kann darauf abgestimmte Schutzmaßnahmen auslösen.

Die klassische Funkenlöschung erkennt und löscht Funken oder heiße Partikel im Luft- oder Materialstrom. Sie schützt insbesondere nachgelagerte Anlagen vor dem Eintrag von Zündquellen.

Die Rohrbrandlöschung bekämpft dagegen Brände, die bereits innerhalb der Rohrleitung entstanden sind – beispielsweise brennende Ablagerungen an den Innenwänden. Beide Schutzfunktionen können mit GreCon PROTECTOR PIPE kombiniert werden.

Über industrielle Rohrleitungen können Funken und heiße Partikel aus Produktionsprozessen weitertransportiert werden. Gleichzeitig können sich brennbare Rückstände wie Öle, Fette, Wachse, Teer oder Kunststoffbestandteile an den Rohrinnenwänden ablagern. Werden diese entzündet, können sich Glutnester und Brände innerhalb der Rohrleitung entwickeln.

Zwei Rohre, eins brennend. — *Vom Belag zum Brandherd: Brennbare Ablagerungen an der Rohrinnenwand können sich entzünden und unbemerkt im Inneren der Leitung weiterbrennen.*

Funken stoppen. Rohrbrände gezielt bekämpfen.

Mit GreCon PROTECTOR PIPE zum passenden Brandschutzkonzept. Sprechen Sie mit unseren Experten über die Brandrisiken in Ihrem Prozess und die passenden Schutzmaßnahmen.

Vorbeugender Brandschutz für Rohrleitungen – Funken löschen und Rohrbrände bekämpfen

Zündquellen stoppen. Brennende Ablagerungen gezielt löschen.
