Controle preciso da espessura para sua produção em série usando tecnologia a laser ou sonda

GreCon THICKNESSCONTROL

Início Tecnologia de medição Produtos THICKNESSCONTROL

Seja na prensagem, calibração, lixamento ou controle de qualidade: saber a espessura significa controlar a qualidade. O GreCon THICKNESSCONTROL detecta desvios em linha – de forma confiável, precisa e antecipada. Para máxima qualidade em série com mínimo desperdício.

Seu valor agregado com o GreCon THICKNESSCONTROL

  • Medição de espessura em linha em tempo real
  • Para painéis, bobinas e formatos especiais
  • Sem contato ou tátil – dependendo do material
  • O cabeçote de medição certo para cada material
  • Detecção imediata de desvios
  • Menor tolerância de lixamento, menos desperdício
  • Fornece dados precisos para controle automatizado da prensa
  • Alta precisão de repetição: ± 0,015 mm
  • Processos mais estáveis com receitas variáveis
  • Integração na zona de prensagem, lixamento ou serragem

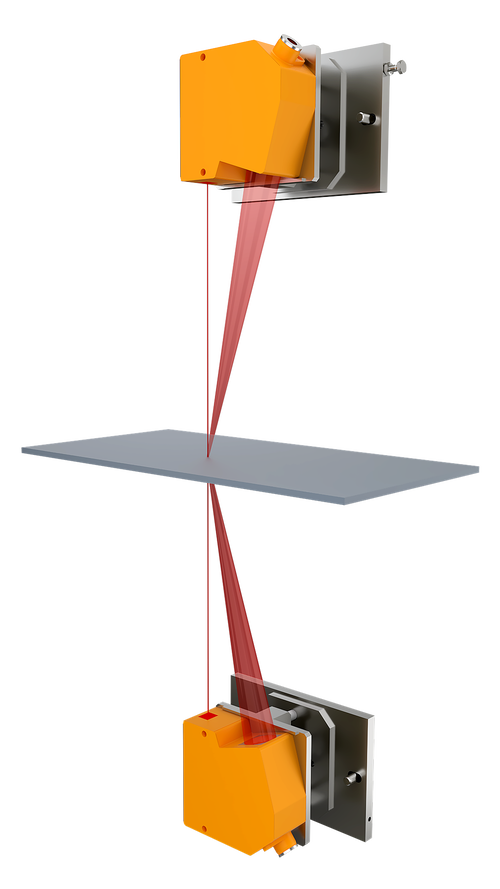

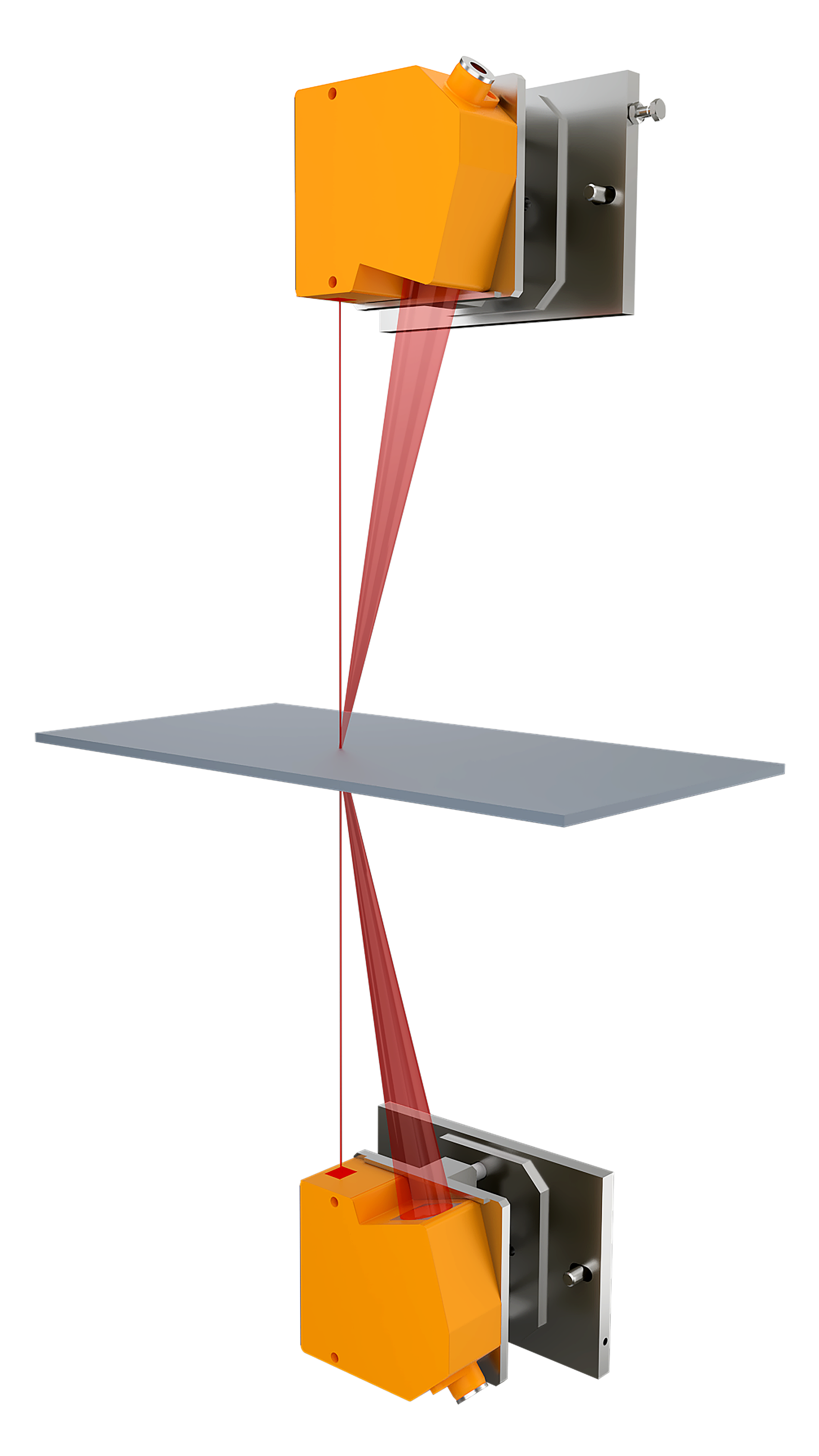

THICKNESSCONTROL LT thickness measuring system with two measuring heads and non-contact measurement using laser beams.
O sistema de medição de espessura THICKNESSCONTROL LT determina a espessura de materiais sólidos, macios e úmidos usando medição sem contato com feixes de laser.

Várias variantes – um objetivo: medição precisa da espessura em linha

A espessura dos materiais na linha de produção é mais do que apenas uma medição – é um critério de qualidade fundamental. Mesmo os menores desvios afetam a conformidade com as normas e levam a reclamações ou problemas nos processos subsequentes. As medições manuais são incompletas, influenciadas pelo operador e tardias. O THICKNESSCONTROL mede durante o processo em andamento e exibe os desvios imediatamente – antes que ocorram rejeições. Isso economiza material, energia e custos com reclamações.

Seja para superfícies sensíveis, precisão máxima de repetição ou linhas compactas – com o THICKNESSCONTROL, você pode escolher a tecnologia certa para sua aplicação.

Qual sistema é o ideal para sua linha?



CriterionTHICKNESSCONTROL RTTHICKNESSCONTROL LT/LCTHICKNESSCONTROL SC
Measuring principleTouch probe (roller system)Laser-based, non-contact measurementSpecial version for high precision
Measuring directionTop/bottomTop/bottom or traversingTop/bottom
Material contact permittedYesNoNo
Area of applicationlates after sawing, cooler or grinding machineContinuous material, plates, websThin materials, high accuracy
Repeat accuracy± 0,015 mm± 0,015 mm± 0,005 mm
Measuring rangeUp to 80 mmUp to 60 mmUp to 25 mm
Transport speedUp to 240 m/minUp to 240 m/minUp to 240 m/min
VisualisationWeb-based software, control station, in the control system via OPCWeb-based software, control station, in the control system via OPCWeb-based software, control station, in the control system via OPC

Visão geral dos detalhes do produto

Variantes do sistema para todas as realidades de produção

  • RT: Sistemas de rolos robustos para utilização após unidades de lixagem ou serragem. Ideal para painéis clássicos à base de madeira ou materiais em forma de painel com superfícies duras.
  • LT / LC: Barras transversais a laser sem contato para medição contínua da espessura. Adequado para materiais contínuos, produtos em bobina e painéis.
  • SC: Design especial para máxima precisão com materiais muito finos (por exemplo, filmes, borracha, não tecidos).

Locais de instalação típicos: Após o resfriamento, atrás da serra, antes/depois da linha de lixamento, durante a inspeção final.

Como funciona o THICKNESSCONTROL

A GreCon oferece dois princípios de medição: tátil (RT) e sem contato (LT/LC/SC). Nos sistemas de detecção, pares de rolos detectam mecanicamente a espessura do material. Nas variantes sem contato, feixes de laser escaneiam simultaneamente os lados superior e inferior.

Todos os sistemas são projetados para altas taxas de ciclo e uso industrial contínuo.

A calibração, a indicação de desgaste e a compensação de temperatura são integradas. Os sistemas requerem pouca manutenção e coletam dados continuamente para controle automático da prensa ou certificação de qualidade.

Se a sua superfície não deve ser tocada ou se você deseja medir toda a largura da produção até as bordas, o THICKNESSCONTROL LT fornece dados de medição precisos sem tempo de inatividade. O sistema a laser mede a espessura de materiais sólidos, macios ou úmidos – estacionários ou em movimento.

Por que escolher o THICKNESSCONTROL LT?

  • Detecção precoce de flutuações de qualidade
  • Minimize a margem de retificação, reduza os custos de material
  • Cobertura total até as bordas
  • Sem contato, sem marcas na superfície

Método de medição

O THICKNESSCONTROL LT usa triangulação a laser. Um feixe de laser atinge a superfície da placa – uma câmera offset detecta a luz refletida e calcula a distância. Um pequeno ponto de laser é criado no material como referência.

Medição da diferença – duas cabeças de sensor a laser medem a parte superior e inferior simultaneamente e calculam os valores; vibrações ou curvas são compensadas.

Medição contra rolo de precisão – um sensor a laser mede a partir de cima contra um rolo fixo; ideal para materiais muito finos e guiados suavemente.

Ambas as variantes fornecem resultados altamente precisos sem paradas de linha e podem ser usadas de forma estacionária ou atravessando toda a largura.

Aplicações típicas

Betume · Gesso cartonado · Espuma HR · Folhas/filmes de plástico · Revestimentos de piso de PVC · Folhas de borracha · Indústria de materiais à base de madeira

O THICKNESSCONTROL RT é utilizado quando é necessária a máxima precisão de repetição para chapas rugosas, mais espessas ou curvas. Sondas ou um rolo de referência medem continuamente a espessura – mesmo a altas velocidades da correia – e calibram-se automaticamente, mesmo nas distâncias mais curtas entre chapas.

Porquê o THICKNESSCONTROL RT?

  • Reduzir ainda mais a margem de retificação
  • Controle de qualidade a alta velocidade
  • Calibração automática sem paragem da linha
  • Valores medidos estáveis para controlar o processo

Método de medição

O THICKNESSCONTROL RT funciona de acordo com o princípio da diferença. Duas cabeças de medição com rolos escaneiam a parte superior e inferior simultaneamente e o software calcula ambos os sinais. Para materiais muito finos e guiados suavemente, uma única cabeça mede em relação a um rolo de precisão. Ambas as configurações fornecem valores precisos em micrômetros sem interrupção.

Aplicações típicas

Materiais à base de madeira · Contraplacado · Placas de fibra de carbono e fibra de vidro · Placas de gesso · Placas de isolamento · Folhas/filmes de plástico · Madeira maciça · Placas de fibra mineral · Couro · Metais · Tecidos não tecidos

O THICKNESSCONTROL LC é a escolha certa quando o espaço é limitado ou apenas uma pista de medição é necessária. O sistema laser compacto funciona de acordo com o princípio da diferença com uma superfície de referência fixa e é particularmente adequado para aplicações de pista única com largura estreita ou condições de instalação restritas. Também é possível realizar medições com um laser contra um rolo de referência.

Aplicações típicas: Folhas de plástico, bobinas de filme, materiais estreitos à base de madeira, linhas especiais, borracha...

O THICKNESSCONTROL SC foi desenvolvido para aplicações de alta tecnologia que exigem extrema repetibilidade. O sistema mede com uma precisão de ± 0,005 mm, tornando-o ideal para filmes finos, não tecidos ou plásticos de alta tecnologia. Graças ao seu design compacto, o THICKNESSCONTROL SC é fácil de integrar.

Aplicações típicas: Não tecidos, filmes de alto desempenho, revestimentos finos, materiais técnicos especiais, materiais de espuma...

Vantagens específicas do setor – para quais grupos de fabricantes o THICKNESSCONTROL já está sendo utilizado

Indústria de materiais à base de madeira: Reduz a margem de lixamento e o desperdício de painéis de aglomerado, MDF e OSB.

Fabricantes de plásticos e filmes: Detecta flutuações de espessura em tempo real – mesmo no caso de deformações induzidas termicamente.

Linhas de gesso e fibrocimento: Espessura consistente dos painéis, apesar dos perfis variáveis de umidade e temperatura.



GreCon THICKNESSCONTROL RT with contact measuring heads on production line with person in perspective
O sistema de medição de espessura em linha GreCon THICKNESSCONTROL RT fornece medições precisas e contínuas da espessura de materiais laminares durante o processo de produção.

Integração do THICKNESSCONTROL em um processo padrão

  • Análise conjunta da estrutura da linha e dos materiais
  • Seleção da variante de sistema adequada
  • Integração na linha de produção (por exemplo, linha de retificação, saída da serra)
  • Comissionamento e calibração
  • Visualização e conexão de dados ao seu sistema de controle

Antes:

  • Amostragem manual, resposta demorada
  • Excesso de tolerâncias de moagem e perda de material
  • Desvios detectados apenas durante o controle de qualidade

Depois:

  • Dados contínuos em linha, controle contínuo
  • Menos desperdício, tolerâncias dimensionais mais estáveis
  • Rendimento ideal e conservação de recursos
