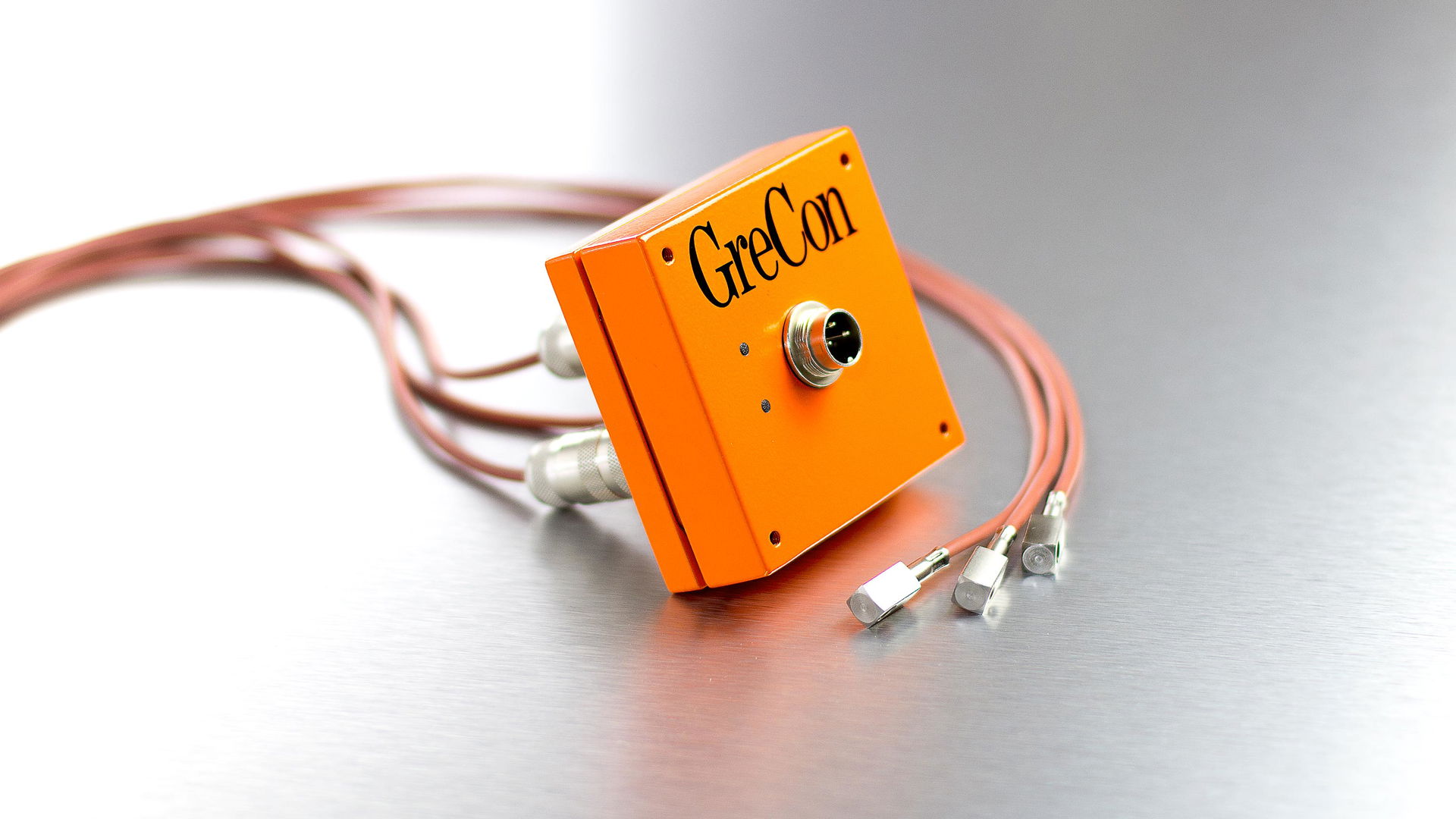

Detector térmico GreCon TM 3/9 plus

Proteja contra o risco de incêndio em processos industriais causado pelo superaquecimento de máquinas.

Início Prevenção de incêndios Componentes Detector térmico GreCon TM 3/9 plus

Principais benefícios

  • Limites de disparo configuráveis individualmente para pré-alarme e alarme principal Controle individual de saídas de relé individuais
  • Monitoramento gráfico da evolução da temperatura para cada sonda com o console de controle GreCon TOUCH.
  • Monitoramento simultâneo da temperatura em três pontos diferentes com sondas PT1000 com olhal ou parafuso.
  • Status do detector em tempo real via LEDs.
  • Detector inteligente com monitoramento interno estendido.

Descrição funcional

O detector de calor TM 3/9 plus é um sensor para a detecção simultânea de temperaturas em, no máximo, três áreas diferentes. O limite de alarme de temperatura não é um valor fixo e pode ser definido em uma ampla faixa e configurado usando a ferramenta GreCon Configurator. Se a temperatura no ponto de medição exceder o limite de temperatura configurado, um sinal de alarme é enviado para o console de controle e esse sinal permanece ativo até que a temperatura caia abaixo do valor limite.

O detector pode ser conectado a todos os consoles de controle GreCon usando um cabo padrão de três núcleos. Existe uma variedade de opções de adaptadores de montagem flexíveis para se adequar a qualquer ambiente. O console de controle faz a interface com o detector para monitorar fontes de ignição dentro do processo, configurar parâmetros de detecção e verificar automaticamente o funcionamento correto do detector.

Especificações técnicas

Resumo

Monitoramento da temperatura por meio de três sondas de temperatura de contato para monitorar instalações quanto a falhas mecânicas. Dois limites de alarme configuráveis.

Especificações

  • Tensão de alimentação: 13 V a 30 V CC
  • Corrente consumida: mín. 3 mA a máx. 30 mA
  • Pontos de comutação de temperatura: +60 °C a máx. +200 °C
  • Faixa de temperatura ambiente: zona livre de explosão -40 °C a +85 °C, zona de explosão -20 °C a +60 °C
  • Faixa de temperatura do processo: zona livre de explosão -40 °C a +340 °C, zona de explosão -20 °C a +60 °C
  • Temperatura de armazenamento: -20 °C a +60 °C
  • Umidade relativa: 0 a 95 %, sem condensação
  • Indicação de status, alarme: posição 1: LED = luz vermelha constante
  • Indicação de status, operação: posição 2: LED bicolor = luz verde constante
  • Indicação de status, falha: posição 2: LED bicolor = luz amarela constante
  • Área de aplicação: zona explosiva de poeira 20
  • Classe de proteção: IP 66
  • Conexão: cabo de conexão plugável pré-instalado
  • Número de fios/seção transversal do fio: 3 x 0,5 mm²
  • Comprimento do cabo: 2,5 m, 25 m (opcional)
  • Material da carcaça: alumínio fundido (GD-AlSi12)
  • Dimensões da carcaça: 84 mm x 84 mm x 31 mm
  • Cor da carcaça: laranja (RAL 2004), lacada
  • Número de sondas: 1, 2 ou 3
  • Elemento sensor: PT 1000
