Contrôle précis de l'épaisseur pour votre production en série à l'aide de la technologie laser ou à sonde

GreCon THICKNESSCONTROL

Accueil Technologie de mesure Produits THICKNESSCONTROL

Qu'il s'agisse de pressage, de calibrage, de ponçage ou de contrôle qualité : connaître l'épaisseur, c'est contrôler la qualité. GreCon THICKNESSCONTROL détecte les écarts en ligne, de manière fiable, précise et précoce. Pour une qualité maximale en série et un minimum de déchets.

Votre valeur ajoutée avec GreCon THICKNESSCONTROL

  • Mesure de l'épaisseur en ligne en temps réel
  • Pour les panneaux, les bandes et les formats spéciaux
  • Sans contact ou tactile, selon le matériau
  • La tête de mesure adaptée à chaque matériau
  • Détection immédiate des écarts
  • Réduction de la tolérance de ponçage, moins de déchets
  • Fournit des données précises pour le contrôle automatisé de la presse
  • Haute précision de répétition : ± 0,015 mm
  • Processus plus stables avec des recettes variables
  • Intégration dans la zone de pressage, de ponçage ou de sciage
THICKNESSCONTROL LT thickness measuring system with two measuring heads and non-contact measurement using laser beams.
Le système de mesure d'épaisseur THICKNESSCONTROL LT détermine l'épaisseur de matériaux solides, mous et humides à l'aide d'une mesure sans contact par faisceaux laser.

Plusieurs variantes, un seul objectif : une mesure précise de l'épaisseur en ligne

L'épaisseur des matériaux dans la chaîne de production est plus qu'une simple mesure : c'est un critère de qualité essentiel. Même les plus petits écarts affectent la conformité aux normes et entraînent des réclamations ou des problèmes dans les processus ultérieurs. Les mesures manuelles sont incomplètes, influencées par l'opérateur et trop tardives. THICKNESSCONTROL mesure pendant le processus en cours et affiche immédiatement les écarts, avant que des rejets ne se produisent. Cela permet d'économiser des matériaux, de l'énergie et des coûts liés aux réclamations.

Qu'il s'agisse de surfaces sensibles, d'une précision de répétition maximale ou de lignes compactes, THICKNESSCONTROL vous permet de choisir la technologie adaptée à votre application.

Quel système convient à votre ligne ?



CriterionTHICKNESSCONTROL RTTHICKNESSCONTROL LT/LCTHICKNESSCONTROL SC
Measuring principleTouch probe (roller system)Laser-based, non-contact measurementSpecial version for high precision
Measuring directionTop/bottomTop/bottom or traversingTop/bottom
Material contact permittedYesNoNo
Area of applicationlates after sawing, cooler or grinding machineContinuous material, plates, websThin materials, high accuracy
Repeat accuracy± 0,015 mm± 0,015 mm± 0,005 mm
Measuring rangeUp to 80 mmUp to 60 mmUp to 25 mm
Transport speedUp to 240 m/minUp to 240 m/minUp to 240 m/min
VisualisationWeb-based software, control station, in the control system via OPCWeb-based software, control station, in the control system via OPCWeb-based software, control station, in the control system via OPC

Aperçu des détails du produit

Des variantes de système adaptées à chaque réalité de production

  • RT : systèmes à rouleaux robustes destinés à être utilisés après les unités de ponçage ou de sciage. Idéaux pour les panneaux classiques à base de bois ou les matériaux en forme de panneaux à surface dure.
  • LT / LC : barres transversales laser sans contact pour la mesure continue de l'épaisseur. Adaptées aux matériaux continus, aux produits en bande et aux panneaux.
  • SC : conception spéciale pour une précision maximale avec des matériaux très fins (par exemple, films, caoutchouc, non-tissés).

Emplacements d'installation typiques : après refroidissement, derrière la scie, avant/après la ligne de ponçage, pendant le contrôle final.

Fonctionnement de THICKNESSCONTROL

GreCon propose deux principes de mesure : tactile (RT) et sans contact (LT/LC/SC). Dans les systèmes de détection, des paires de rouleaux détectent mécaniquement l'épaisseur du matériau. Dans les variantes sans contact, des faisceaux laser scannent simultanément les faces supérieure et inférieure. Tous les systèmes sont conçus pour des cadences élevées et une utilisation industrielle continue.

L'étalonnage, l'indication d'usure et la compensation de température sont intégrés. Les systèmes nécessitent peu d'entretien et collectent en continu des données pour le contrôle automatique de la presse ou la certification de la qualité.

Si votre surface ne doit pas être touchée ou si vous souhaitez mesurer toute la largeur de production jusqu'aux bords, THICKNESSCONTROL LT fournit des données de mesure précises sans temps d'arrêt. Le système laser mesure l'épaisseur des matériaux solides, mous ou humides, à l'arrêt ou en mouvement.

Pourquoi THICKNESSCONTROL LT ?

  • Détection précoce des fluctuations de qualité
  • Réduction de la tolérance de meulage, réduction des coûts de matériaux
  • Couverture complète jusqu'aux bords
  • Sans contact, aucune marque sur la surface

Méthode de mesure

THICKNESSCONTROL LT utilise la triangulation laser. Un faisceau laser frappe la surface de la plaque – une caméra décalée détecte la lumière réfléchie et calcule la distance. Un petit point laser est créé sur le matériau comme référence.

Mesure de la différence – deux têtes de capteur laser mesurent simultanément le haut et le bas et calculent les valeurs ; les vibrations ou les courbures sont compensées.

Mesure par rapport à un rouleau de précision : un capteur laser mesure par le haut par rapport à un rouleau fixe ; idéal pour les matériaux très fins et guidés en douceur.

Les deux variantes fournissent des résultats très précis sans arrêts de ligne et peuvent être utilisées de manière stationnaire ou en traversant toute la largeur.

Applications typiques

Bitume · Plaques de plâtre · Mousse HR · Feuilles/films plastiques · Revêtements de sol en PVC · Feuilles de caoutchouc · Industrie des matériaux à base de bois

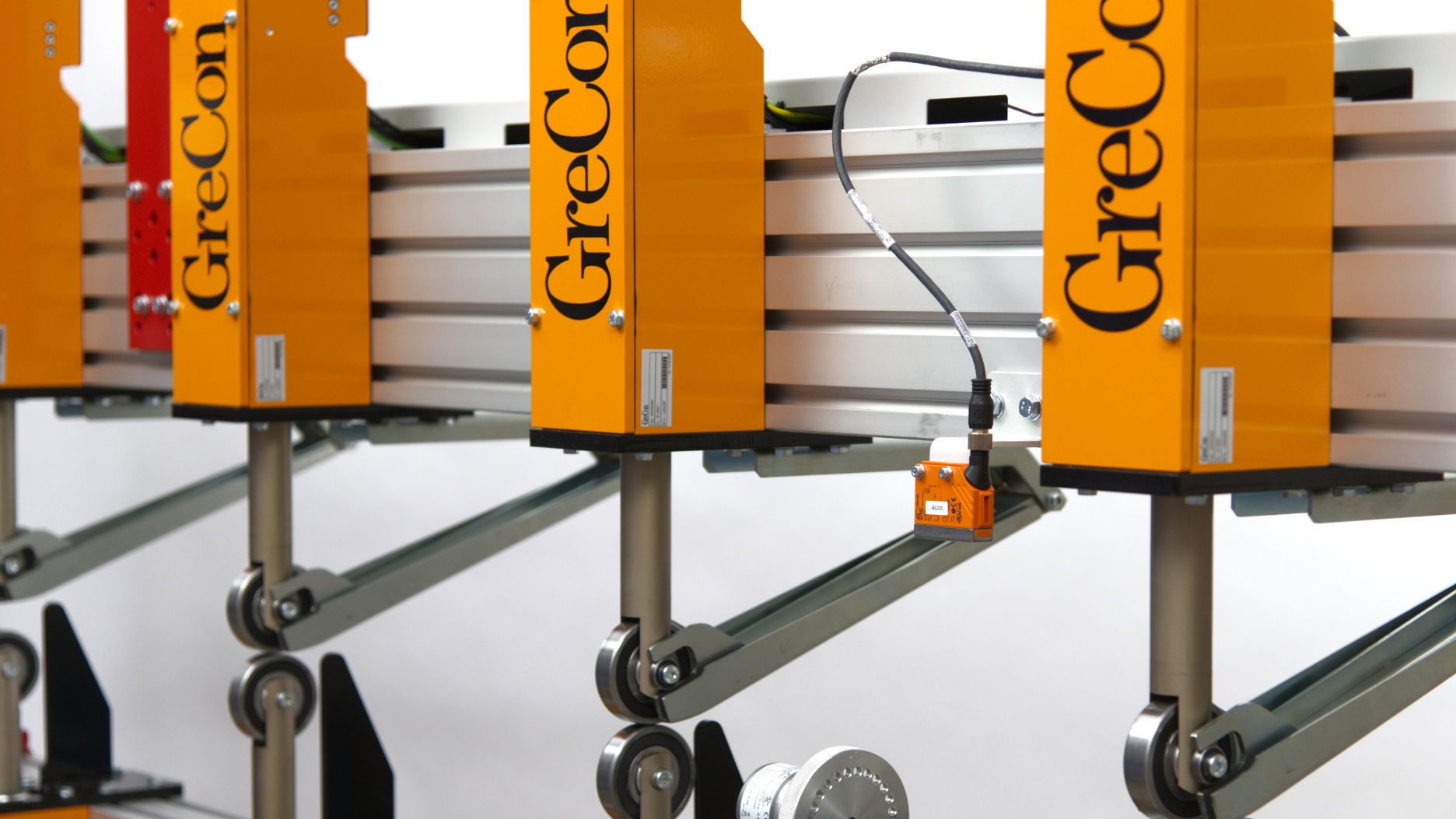

THICKNESSCONTROL RT est utilisé lorsqu'une précision de répétition maximale est requise pour les feuilles rugueuses, plus épaisses ou courbées. Des sondes ou un rouleau de référence mesurent en continu l'épaisseur, même à des vitesses de bande élevées, et se calibrent automatiquement, même à des distances de feuille minimales.

Pourquoi THICKNESSCONTROL RT ?

  • Réduction supplémentaire de la tolérance de rectification
  • Contrôle qualité à grande vitesse
  • Calibrage automatique sans arrêt de la ligne
  • Valeurs mesurées stables pour le contrôle du processus

Méthode de mesure

THICKNESSCONTROL RT fonctionne selon le principe de la différence. Deux têtes de mesure à rouleaux scannent simultanément le haut et le bas et le logiciel calcule les deux signaux. Pour les matériaux très fins et guidés en douceur, une seule tête mesure par rapport à un rouleau de précision. Les deux configurations fournissent des valeurs précises au micromètre sans interruption.

Applications typiques

Matériaux à base de bois · Contreplaqué · Panneaux en fibre de carbone et de verre · Plaques de plâtre · Panneaux isolants · Feuilles/films plastiques · Bois massif · Panneaux en fibres minérales · Cuir · Métaux · Tissus non tissés

THICKNESSCONTROL LC est le choix idéal lorsque l'espace est limité ou qu'une seule piste de mesure est nécessaire. Ce système laser compact fonctionne selon le principe de la différence avec une surface de référence fixe et convient particulièrement aux applications à piste unique avec une largeur réduite ou des conditions d'installation restreintes. Il est également possible d'effectuer des mesures au laser par rapport à un rouleau de référence.

Applications typiques : feuilles plastiques, bandes de film, matériaux à base de bois étroits, lignes spéciales, caoutchouc...

THICKNESSCONTROL SC a été développé pour les applications haut de gamme qui exigent une répétabilité extrême. Le système mesure avec une précision de ± 0,005 mm, ce qui le rend idéal pour les films minces, les non-tissés ou les plastiques de haute technologie. Grâce à sa conception compacte, THICKNESSCONTROL SC est facile à intégrer.

Applications typiques : non-tissés, films haute performance, revêtements minces, matériaux techniques spéciaux, matériaux en mousse...

Avantages spécifiques à l'industrie – pour quels groupes de fabricants THICKNESSCONTROL est déjà utilisé

Industrie des matériaux à base de bois : réduit la tolérance de ponçage et les déchets pour les panneaux de particules, les panneaux MDF et les panneaux OSB.

Fabricants de plastiques et de films : détecte les fluctuations d'épaisseur en temps réel, même en cas de déformation due à la chaleur.

Lignes de gypse et de fibrociment : épaisseur constante des panneaux malgré des profils d'humidité et de température variables.

GreCon THICKNESSCONTROL RT with contact measuring heads on production line with person in perspective
The contact inline thickness measurement system GreCon THICKNESSCONTROL RT continuously provides precise thickness measurements of sheet-like materials during the production process.

Intégration de THICKNESSCONTROL dans un processus standard

  • Analyse conjointe de la structure de la ligne et des matériaux
  • Sélection de la variante de système appropriée
  • Intégration dans la ligne de production (par exemple, ligne de broyage, sortie de scie)
  • Mise en service et étalonnage
  • Visualisation et connexion des données à votre système de contrôle

Avant :

  • Échantillonnage manuel, réponse retardée
  • Tolérances de broyage excessives et perte de matière
  • Écarts détectés uniquement lors du contrôle qualité

Après :

  • Données en ligne continues, contrôle sans faille
  • Moins de déchets, tolérances dimensionnelles plus stables
  • Rendement optimal et conservation des ressources

Quelle variante de mesure d'épaisseur en ligne convient à votre matériau ?

Discutons ensemble de votre processus : nous trouverons la meilleure solution pour garantir une qualité stable et des coûts minimaux. Nos experts en technologie de mesure sont à votre disposition pour vous fournir des conseils complets.
