Mesure systématique de l'humidité – sans contact, en ligne, fiable

GreCon MOISTURECONTROL

Accueil Technologie de mesure Produits MOISTURECONTROL

L'humidité affecte la qualité, la consommation d'énergie et le rendement des matériaux et des produits finis. MOISTURECONTROL mesure en ligne, automatiquement et avec précision, pour garantir la stabilité des processus, des matériaux en vrac aux panneaux à base de bois finis. Deux technologies, un seul objectif : des valeurs d'humidité optimales à chaque étape du processus.

Votre valeur ajoutée avec GreCon MOISTURECONTROL

  • Surveillance continue de l'humidité des matériaux
  • Évitez les rejets et les erreurs de séchage
  • Augmentez la stabilité du processus
  • Mesure sans contact et sans arrêt de la ligne
  • Deux technologies : micro-ondes (MW) et infrarouge (IR)
  • Haute précision de répétition (± 0,1 %)
  • Indépendant de la couleur, de la densité ou de la surface
  • Économies d'énergie grâce à un séchage optimisé
  • Intégration facile et option ATEX

À quand remonte la dernière fois où vous avez produit quelque chose qui était trop humide ou trop sec ?

Les écarts d'humidité entraînent une déformation des panneaux, un gaspillage de matériaux et d'énergie ou des rejets, en particulier dans les matériaux à base de bois, les matériaux isolants ou les panneaux de fibres. En général, l'humidité des matériaux en vrac doit être contrôlée afin de garantir la stabilité du processus. MOISTURECONTROL détecte ces écarts à un stade précoce, avant qu'ils n'aient des conséquences coûteuses. Il s'agit de la solution modulaire de GreCon pour la mesure de l'humidité dans votre production, composée de deux types de technologies.

Comparaison MOISTURECONTROL – quelle solution convient à votre ligne ?

CriterionMOISTURECONTROL MWMOISTURECONTROL IR
Measuring principleMicrowave penetrationNear-infrared reflection
Measuring directionThrough the material (top & bottom, optional contactless)From above (one-sided, contactless)
Typical applicationBulk material (chips, fibres), slabsBulk material, moulded mats, slab surface
Material contact permittedYes (sensor variants with contact and contactless)No
Installation positionIn drop chutes, screws, spreader head, after dryerOver conveyor belt, mat feed, before press
ATEX zone suitabilityOptionally availableOptionally available
Temperature range MaterialUp to 140 °C (with compensation)Up to 90 °C
Measuring frequencyUp to 1,000 measurements/secondUp to 7,000 measurements/minute
AdvantagesCompact, versatile integration, close to the process Drift-freelow maintenance, ideal for surface evaluation

Parfait pour mesurer les flux de matériaux en vrac (copeaux, fibres, café, aliments pour animaux, etc.) ou sur des plaques. Le système utilise la mesure par pénétration et fournit des valeurs moyennes à partir du cœur et de la surface. Idéal pour :

  • Trémies, convoyeurs à vis, goulottes de déversement
  • Avant/après le séchoir
  • Têtes d'épandage et sortie du refroidisseur
  • Ligne de formation de tapis ou de broyage

Caractéristiques particulières :

  • Variantes de capteurs avec ou sans contact
  • Compensation de température jusqu'à 140 °C
  • Classe de protection ATEX en option
  • Fréquence de mesure : jusqu'à 1 000 mesures/seconde

Mesure de surface sans contact pour les bandes de matériau en mouvement ou sur les bandes transporteuses. Applications typiques :

  • Entrée/sortie des séchoirs
  • Tapis de moulage dans la production d'OSB/PB/MDF
  • Dosage, étalement ou alimentation de la presse d'adhésif
  • Caractéristiques spéciales :
  • Double détecteur pour une mesure à long terme sans dérive
  • Norme de référence interne
  • Distance de mesure : 250 mm
  • Mesure les niveaux d'humidité de 0 à 150 % atro

Les deux systèmes sont robustes, fournissent des données précises en temps réel – directement sur la ligne, sans interrompre le flux de production – et peuvent être facilement intégrés dans le système de contrôle.

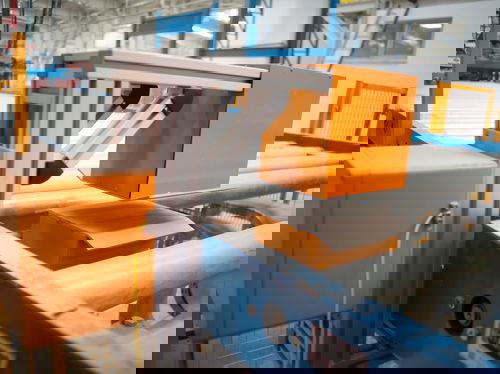

GreCon MOISTURE CONTROL MW installed on a production line
Gre­Con MOIS­TU­RE­CON­TROL MW Mesure en ligne de l'humidité par pénétration à l'aide de la technologie micro-ondes.

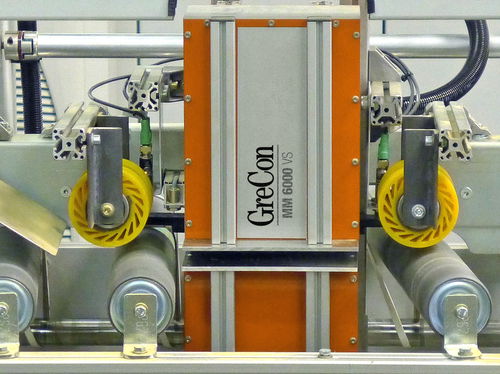

Gre-Con MOISTURE CONTROL MW Side view in a continuous production line

MOISTURECONTROL MW Détails du produit

Déterminez immédiatement et précisément le taux d'humidité des produits

Partout où une grande précision est requise en matière de taux d'humidité des produits, un système de mesure en ligne fournit à l'opérateur les informations nécessaires.

La disponibilité constante des données sur les produits permet d'intervenir rapidement dans le processus de production, garantissant ainsi un niveau de qualité élevé. La teneur en humidité du matériau utilisé ou produit est d'une importance cruciale, car il ne doit être ni trop humide ni trop sec, quelle que soit l'application.

  • Détermination extrêmement rapide et précise de l'humidité
  • Aucune influence de la couleur et de la forme du matériau à mesurer
  • Indépendant de la densité
  • Stabilité à long terme
  • Détection rapide et opportune des défauts
  • Selon les besoins du client, mesure avec contact direct avec le matériau à mesurer ou sans contact (panneaux)
  • Mesure sans contact, même pour les matériaux en forme de bande
  • Peut être utilisé pour un flux de matériaux discontinu et continu
  • Contrôle continu de la teneur en humidité des produits en rouleaux

Les systèmes de mesure de la série MOISTURECONTROL MW fournissent des résultats de mesure précis et impressionnants, comme à leur habitude. Les mesures sont effectuées en ligne, indépendamment de la densité, de la structure de surface et de la couleur du matériau mesuré.

Grâce à la profondeur de pénétration élevée du champ/signal micro-ondes dans le produit, toute l'eau physiquement liée est détectée via le désaccord et l'atténuation de la fréquence de résonance du capteur.

Les mesures sont effectuées soit par contact entre le matériau mesuré et la tête de mesure/le capteur, soit sans contact en le guidant à travers un capteur à fente. La méthode de mesure sans contact peut être utilisée aussi bien pour un flux de matériau discontinu que continu.

MOISTURECONTROL IR Détails du produit

117 mesures d'humidité par seconde

Lors de la fabrication de matériaux de construction tels que les panneaux à base de bois, la teneur en humidité du matériau utilisé est d'une importance cruciale. La matière première ne doit être ni trop humide, ni trop sèche. Si la matière première est trop humide, cela entraînera inévitablement une baisse de la qualité et éventuellement un ralentissement de la cadence de production. Si elle est trop sèche, l'énergie aura été gaspillée lors du processus de séchage. Cela vaut également pour d'autres matériaux en vrac tels que les granulés, les aliments pour animaux, les matériaux recyclés et autres biomasses.

  • Prévention des erreurs de production dues à une teneur en humidité incorrecte
  • Système de mesure sans contact, mesure à l'intérieur d'une trémie/d'un convoyeur à vis à travers une vitre
  • Meilleure qualité de mesure grâce à 7 000 mesures par minute
  • Mesure sans dérive grâce à l'utilisation d'une technologie à double détecteur
  • Le système de mesure est livré pré-calibré
  • Contrôle automatique de la stabilité de l'appareil de mesure au moyen d'un étalon de référence interne
  • Surveillance complète du degré de contamination de la fenêtre de mesure
  • Intégration facile dans les réseaux existants grâce à une variété d'interfaces
  • L'appareil de mesure peut également être utilisé en option dans la zone ATEX 22

Le système de mesure en ligne sans contact GreCon MOISTURECONTROL IR fonctionne avec un capteur optique. Il utilise la lumière dans la gamme NIR, qui a la propriété d'être absorbée par l'humidité des matériaux. Cela signifie que plus le matériau mesuré est humide, moins la lumière est réfléchie. Le faisceau lumineux émis par une lampe halogène (1) est divisé en plusieurs faisceaux de mesure (4) et faisceaux de référence (5) par une combinaison miroir-lentille (2).

Les faisceaux passent à travers une roue à filtres (3) afin de filtrer les gammes spectrales indésirables de la lumière. Il ne reste alors que les faisceaux lumineux dans la gamme NIR, qui sont dirigés vers le matériau à mesurer. La lumière, qui est réfléchie plus ou moins fortement en fonction de la teneur en humidité, est comparée dans la tête de mesure avec les faisceaux de référence générés précédemment et utilisée pour déterminer la teneur en humidité du matériau. La division en plusieurs faisceaux de mesure et de référence et le principe du double détecteur (6) garantissent une grande stabilité du système et une grande précision de mesure, indépendamment des influences extérieures.

MOISTURECONTROL IR est livré précalibré et dispose d'un écran tactile permettant de calibrer et de configurer le système de mesure de l'humidité.

Le système de mesure de l'humidité MOISTURECONTROL IR se compose d'une tête de mesure sans contact et d'un boîtier de raccordement qui assure l'alimentation électrique et les interfaces. Le logiciel permettant de visualiser les valeurs mesurées et de calibrer l'appareil de mesure est intégré dans la tête de mesure et peut être utilisé via un navigateur web.

À l'aide d'une vitre appropriée, il est également possible de mesurer l'humidité en ligne pendant le transport des produits dans des systèmes de convoyage fermés. Les données mesurées peuvent être transmises via une connexion réseau à un système de contrôle de processus de niveau supérieur pour être affichées dans la salle de contrôle.

Des sorties analogiques et des contacts numériques programmables sont disponibles pour des tâches de contrôle supplémentaires. La tête de mesure et le boîtier de raccordement sont résistants à la poussière et à l'eau. Des accessoires appropriés sont disponibles pour les applications dans des températures ambiantes très extrêmes. Jusqu'à 80 réglages système différents peuvent être enregistrés dans la mémoire du produit. Cela permet de s'adapter à différentes recettes.

En option, l'appareil de mesure peut être équipé d'un écran de commande, qui peut être installé à proximité de la tête de mesure.

Drawing of an optical sensor
Le GreCon MOISTURECONTROL IR fonctionne avec un capteur optique. Il utilise pour cela une lumière dans le domaine NIR, qui est absorbée par l'humidité contenue dans le matériau. Plus le matériau est humide, moins la lumière est réfléchie.

Vos avantages en un coup d'œil

Avant :

  • Échantillons de laboratoire manuels, non représentatifs
  • Pertes d'énergie dues à un séchage excessif ou insuffisant
  • Qualité des produits inégale, rejets

Après :

  • Valeurs en ligne précises, continues et traçables
  • Consommation d'énergie et de matériaux optimisée
  • Processus plus stables et taux de réclamations réduit

Intégration de MOISTURECONTROL dans un processus standard

  • Analyse de la chaîne de production et des flux de matériaux
  • Sélection de la technologie appropriée (MW ou IR)
  • Intégration des capteurs et connexion de l'interface
  • Configuration du système, étalonnage et formation
  • Visualisation dans le système de contrôle des processus et connexion QA
