Peso por unidade de área dos produtos de esteiras sob controle seguro

GreCon MATCONTROL

Início Tecnologia de medição Produtos MATCONTROL

Os sistemas MATCONTROL medem a gramatura dos seus produtos de esteiras diretamente durante o processo – sem contato, em alta resolução e em tempo real. Isso permite detectar flutuações antecipadamente, fazer ajustes específicos e economizar material, energia e custos – independentemente de onde você medir.

Seu valor agregado com o GreCon MATCONTROL

  • Medição precisa e em linha da gramatura
  • Visualização da distribuição do material ao longo e transversalmente à banda
  • Detecção precoce de falhas e desvios
  • Uso mais sustentável dos recursos através de um controle direcionado
  • Dados em tempo real para análise, relatórios e garantia de qualidade
  • Redução de rejeições, tolerâncias de moagem e reclamações de clientes
  • Controle 100% da gramatura (HF)
  • Detecção de objetos estranhos (HF)
  • Maior transparência – desde o primeiro grama
GreCon MATCONTROL C medição transversal do peso superficial em linha utilizando tecnologia de raios X.

Tornando o peso superficial visível – para uma qualidade consistente

Sempre que o material é distribuído, ocorrem variações automaticamente. Se você não reconhecer essas variações, os ajustes serão feitos com base na intuição, resultando em altos níveis de desperdício, custos elevados e processos incertos. O MATCONTROL revela o que outros sistemas ignoram e ajuda você a tomar medidas corretivas direcionadas.

Qual sistema é o mais adequado para a sua linha?

A família MATCONTROL consiste em três variantes para diferentes aplicações:

SistemaCaracterística especialPosição típica no processo
HFMedição de alta resolução em toda a superfície, também detecta objetos estranhosNa linha de moldagem (materiais à base de madeira), antes ou depois do forno (materiais de isolamento, gesso)
CTransversal ou estacionário – uso flexívelNa linha de moldagem

  • Medição em tempo real de toda a superfície com milhões de pontos de medição por minuto
  • Sistema de alerta precoce para objetos estranhos, como metal, pedaços de cola ou pedras
  • Detecção confiável de desvios locais de densidade
  • Detecção de pontos quentes ou úmidos em materiais de isolamento
  • Feedback de dados para valores laboratoriais – para transparência absoluta
  • Ideal para prevenir danos na correia e interrupções no processo

Aplicação típica: diretamente na frente da prensa – para controle total sobre a correia de material.

  • Medição móvel ou estacionária após a estação de conformação ou pré-prensagem
  • Visualização de perfis longitudinais e transversais em operação ao vivo
  • Calibração automática, insensível à sujeira e às flutuações de temperatura
  • Velocidade de deslocamento variável – adaptável ao layout da sua linha
  • Ideal para análises de processo diferenciadas e alterações de receita

Aplicação típica: Após a conformação ou no processo MDF – para controle direcionado no final da espalhada.


Soluções industriais

  • Indústria de materiais à base de madeira
  • Indústria de materiais de isolamento
  • Gesso
  • Não tecidos
  • Plásticos
  • Borracha

A diferença no processo

Antes: Amostras não confiáveis, intuição, correções manuais

Depois: Qualidade reproduzível, processos controlados, decisões informadas



GreCon MATCONTROL HF – medição da gramatura e detecção de objetos estranhos usando varredura de alta resolução em toda a superfície

Utilizando tecnologia de raios X de alta resolução em toda a superfície, o MATCONTROL HF analisa a distribuição do material em tempo real, detectando objetos estranhos, flutuações e erros antes que se tornem um problema.

Digitalizar, avaliar, proteger

A distribuição uniforme do material e a subsequente modelagem são etapas padrão de produção utilizadas em inúmeras indústrias, tais como as indústrias de materiais à base de madeira e lã mineral.

Para garantir uma distribuição uniforme, é necessário um controle preciso do fluxo contínuo de material. Medições significativas são um fator decisivo aqui, determinando não apenas a qualidade do produto final, mas também custos potenciais, como reclamações, danos dispendiosos à fábrica ou desperdício de material.

A melhor maneira de detectar irregularidades e desvios é medir o peso da superfície com o GreCon MATCONTROL HF. O scanner de tapete é o primeiro sistema no mercado a medir toda a área da superfície. Isso significa que o MATCONTROL HF não apenas determina a distribuição do material medido em toda a superfície, mas também em alta resolução.

Isso resulta em uma vantagem adicional: graças à sua medição em toda a área, o MATCONTROL HF detecta com confiabilidade objetos estranhos, defeitos de material ou vazios.

GreCon MATCONTROL installed in a production line, including monitor for the software
Graças ao software flexível, os usuários têm acesso direto aos dados de medição para uma visão geral atualizada do processo de produção.

Medição do peso da área – Varredura contínua do fio do material

Ao contrário de sistemas comparáveis, que medem os fluxos de material transversalmente e, portanto, só conseguem mapear uma área parcial, o MATCONTROL HF digitaliza a faixa de material em alta resolução e em toda a sua superfície. Isso permite detectar até mesmo as menores diferenças na distribuição da gramatura, mesmo em altas velocidades de produção. Isso dá aos produtores uma imagem clara de como o material está distribuído tanto transversalmente quanto longitudinalmente no processo em andamento.

Suas vantagens:

  • Varreduras de alta resolução: detectam até mesmo os menores desvios na distribuição da gramatura.
  • Análise de toda a superfície: fornece uma imagem detalhada da distribuição do material – tanto longitudinal quanto transversalmente.
  • Controle preciso do processo: análises direcionadas por meio de comparações específicas entre valores teóricos e reais.
  • Qualidade otimizada do produto: qualidade consistentemente alta do produto por meio de medidas corretivas.
  • Uso eficiente de recursos: apoia o uso otimizado de materiais e energia – reduz custos.
  • Software flexível: acesso direto aos dados de medição para uma visão geral atualizada do processo de produção.
  • Avaliações de longo prazo: representação gráfica de como as mudanças na produção afetam o processo.

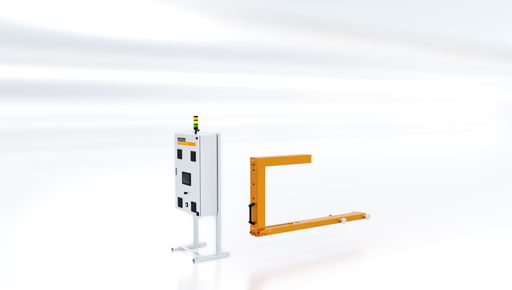

MATCONTROL T installed as a traversing model above a production line

Medição transversal

Os sistemas de medição transversais fazem a varredura de uma área específica do fio contínuo e usam isso para determinar valores médios. A detecção de objetos estranhos não é possível aqui.

MATCONTROL HF model full-surface measurement installed above a production line

Medição de toda a superfície

O MATCONTROL HF captura toda a superfície do material a ser medido. Isso produz uma imagem completa da superfície, que mostra a distribuição longitudinal e transversal do material.

Verificação do valor de medição por meio de corte de amostra

A verificação do valor medido não é apenas uma parte indispensável da gestão da qualidade, mas também do controle do processo. Com sua função de “corte automático de amostras”, o MATCONTROL HF permite uma comparação precisa entre a tira de amostra real e a medição em linha. O MATCONTROL HF procede da seguinte forma.

Visão geral da função:

  • Marcação: Identificação única do corte da amostra para análise laboratorial.
  • Sinal para ejeção: ejeção automática do corte da amostra marcado.
  • Atribuição: a marcação facilita a atribuição exclusiva da seção do tapete à amostra de laboratório correspondente.
  • Modo de medição da amostra: modo especial disponível para medir amostras.
  • Visualização do valor medido: o software exibe os valores medidos em cores com base no tamanho das amostras de laboratório.
  • Verificação da precisão: verificação sob demanda da precisão da medição, permitindo o uso em loops de controle automático.
Foreign objects such as nails, stones or metal parts on a conveyor belt
Graças à sua medição de alta resolução, o MATCONTROL HF é capaz de detectar o tamanho e a localização exatos de objetos estranhos com precisão milimétrica. São detectados tanto materiais metálicos como não metálicos que se encontram fora da tolerância de densidade do fio do material.

Detecção de objetos estranhos – detecção de substâncias metálicas e não metálicas

Graças à sua medição de alta resolução, o MATCONTROL HF é capaz de detectar o tamanho e a localização exatos de objetos estranhos com precisão milimétrica.

São detectados materiais metálicos e não metálicos que estão fora da tolerância de densidade do fio do material.

Exemplos clássicos disso podem ser encontrados na indústria de isolamento, onde pontos quentes causam enormes danos à produção devido à dissipação tardia do calor. Por outro lado, a falta de material não só reduz a qualidade, mas também é responsável por devoluções caras e uma perda de reputação difícil de quantificar em termos monetários.



Outro exemplo pode ser encontrado na indústria de materiais à base de madeira, onde a detecção de objetos estranhos ajuda a proteger tiras de aço caras, definindo os valores limite corretos.

  • O MATCONTROL HF identifica uma ampla gama de objetos estranhos e anomalias, incluindo grumos de cola, pontos quentes, pontos úmidos e elementos metálicos e não metálicos, como pregos, grampos ou pedras.
  • Detecta áreas muito claras ou com falta de material, indicando vazios ou omissões de material.
  • Utiliza oito limites ajustáveis individualmente para detecção, permitindo uma adaptação flexível a diferentes requisitos de produção.
  • Integração direta de medidas de proteção no sistema de controle da fábrica, atribuindo violações de limites a saídas digitais específicas.
  • Opção de marcar as falhas detectadas em cores, o que facilita o diagnóstico de problemas.
  • Armazena violações de limites em um banco de dados e permite o rastreamento e a análise detalhados das falhas de produção.

Informações sem compromisso

Você tem dúvidas sobre o MATCONTROL HF, suas funções ou possível integração ao seu processo? Marque hoje mesmo uma reunião com nossos especialistas em tecnologia de medição!

Entre em contato conosco!

GreCon MATCONTROL C – medição transversal da gramatura em linha utilizando tecnologia de raios X

O dispositivo de medição da gramatura GreCon MATCONTROL C garante alta qualidade do produto com uso otimizado de matérias-primas e energia. As propriedades das placas de aglomerado, MDF e OSB dependem da distribuição exata da manta. O principal objetivo ao usar um MATCONTROL C é otimizar o consumo de material. Uma placa pesada ainda é aceitável para o cliente final, mas os custos de material e produção são muito altos para o fabricante. Uma placa muito leve tem características de baixa qualidade.

O MATCONTROL C monitora a distribuição do material de mantas à base de madeira soltas ou pré-prensadas. Exibições gráficas e numéricas permitem que o operador ajuste o processo de formação de forma a obter uma qualidade consistente da placa, otimizando o consumo de material e energia.

  • Otimização do consumo de material
  • Monitoramento da distribuição de material
  • Movimento rápido da trave transversal – medição rápida e em faixas do perfil transversal para intervenção rápida no processo de produção
  • Medição do perfil longitudinal para detectar erros sistemáticos de distribuição nas direções longitudinal e transversal
  • Calibração automática com amostras de teste homogêneas para uma qualidade de medição ideal
  • Visualização completa como operação no local via TOUCH (servidor)
  • Visualizações adicionais em todos os dispositivos (clientes) na mesma rede
  • Utilização de diferentes modos de medição
  • Independente do sistema operacional

O monitoramento contínuo da distribuição da manta na produção antes da prensa principal garante um processo de produção ideal. É possível evitar perturbações no funcionamento da correia causadas por desequilíbrios na manta.

Os dados de medição registrados permitem rastrear facilmente os processos de produção para identificar potenciais de otimização. A combinação das informações do MATCONTROL C com outros dados do processo em um sistema de controle de processo de nível superior revela potenciais adicionais de otimização.

O dispositivo de medição da gramatura opera sem contato. Uma fonte de raios X é instalada acima do material e um sensor de alta precisão abaixo dele. Dependendo da densidade e quantidade específicas do material, o sensor mede mais ou menos radiação de raios X. Esta é uma medida do peso por unidade de área (kg/m² / lbs/ft²).

A qualidade dos resultados da medição depende em grande parte das condições constantes durante a medição. Para obter uma alta precisão de medição, o MATCONTROL C é calibrado automaticamente em intervalos regulares. Um padrão de calibração correspondente é automaticamente girado na posição de calibração ao lado da seção de medição. O sensor se move para essa posição em intervalos regulares e realiza uma calibração automática.

Valores significativos, processos tranquilos

Medição de gramatura de alta resolução e detecção de objetos estranhos

Você ainda encontra objetos estranhos ou defeitos materiais que reduzem a qualidade do seu produto? Você está procurando uma solução eficaz para evitar paradas na produção e danos ao equipamento, por exemplo, correias de aço? Você gostaria de métodos de monitoramento precisos que não apenas aumentem a segurança da sua produção, mas também garantam a qualidade dos seus produtos finais? Ou você simplesmente deseja reduzir custos?

Encontre a solução com os sistemas GreCon MATCONTROL, seus confiáveis scanners de tapete da Fagus-GreCon.
