封边检测

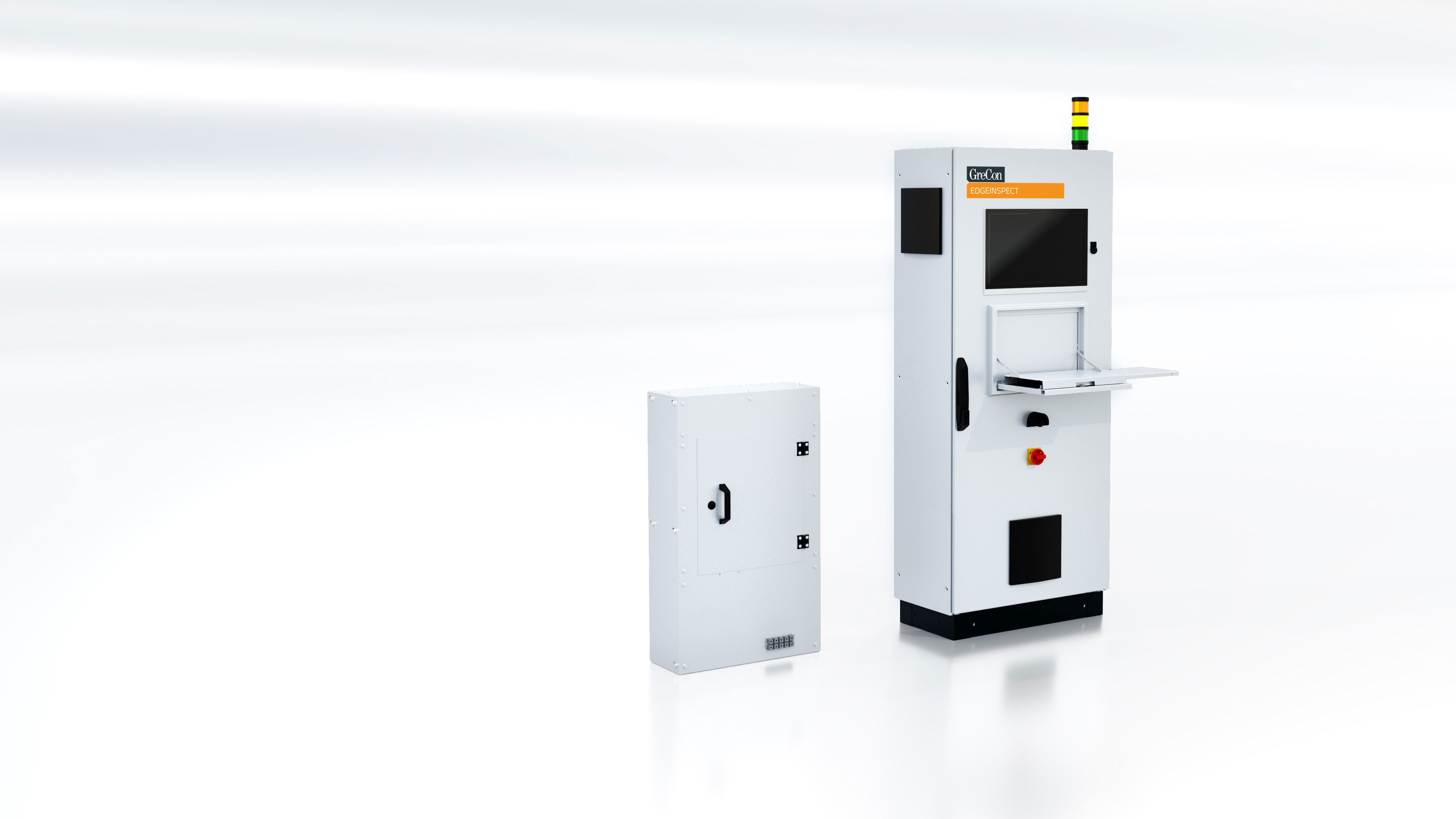

GreCon EDGEINSPECT

借助几何检测技术，精准识别传统视觉检测系统的失效盲区。

凭借尖端3D激光技术，GreCon EDGEINSPECT可精准捕捉百分毫米级的微小边缘偏差，例如板材崩边、开胶开裂等缺陷。

GreCon EDGEINSPECT为您创造的附加价值

  • 对全工件封边客观无偏差检测
  • 提前识别并预防重复性缺陷
  • 检测性能不受污染物干扰
  • 运行期间无需额外维护

封边检测——决定产品品质的核心关键指标

产品品质不止由板材表面决定，封边质量同样是品质的关键参数。可见边缘上的缺陷会直接引发客诉和返工。EDGEINSPECT依托激光式3D几何检测技术，为生产环节筑牢确定性质量防线。该检测系统可精准可靠地识别出崩边、开胶开裂等各类微小缺陷，检测结果不受板材颜色、木纹纹理或材料厚度的干扰。

封边检测的新标杆

当人工目视检测或传统视觉检测系统触及性能瓶颈时，GreCon激光式3D检测系统无需人工反复训练与校准，即可重新定义行业检测精度标准。

凭借精细几何特征检测能力搭配智能曝光控制功能，哪怕是最细微的边缘偏差也能精准检出，不受颜色差异或表面纹理结构的影响。

这项技术可以直接降低废料产出，节省宝贵的生产工时，避免高昂的客诉成本。搭配高精度缺陷尺寸检测功能，系统可快速精准识别开胶、边角崩缺、装饰条翘边等各类缺陷。同时EDGEINSPECT可自动完成判别区分：准确识别真破损、公差范围内的合格质量偏差，以及粉尘、余胶这类会造成误判的凸起干扰项。

得益于自动曝光调节‌功能，哪怕面对不同规格的待检材料，EDGEINSPECT的检测表现依旧稳定可靠。

这为您带来的核心收益是：生产管控力度更强、返工成本更低，即便面对表面特性各异的板材，也能实现全程稳定一致的高品质输出。

视频：激光式3D封边检测系统工作原理

Minimal damage to a wooden board, highlighted in red and magnified with a magnifying glassMinimal damage to a door frame, highlighted in red and magnified with a magnifying glassOpen glue joint on a wooden board, highlighted in red and magnified with a magnifying glass

利用激光实现可靠检测

GreCon EDGEINSPECT 系统采用紧凑型激光传感器，可对边缘缺陷进行可靠且精确的检测。该系统利用激光三角测量技术捕捉边缘几何形状，即使是最微小的偏差也能被测得。其测量原理不受表面处理的影响——颜色、纹理或表面质地均不会影响测量结果。

根据具体应用场景，EDGEINSPECT 可配备一个或两个紧凑型激光传感器：

单个紧凑型激光传感器

紧凑型激光传感器安装在工件底部，可检测边缘直至断口。当客户仅将可见边缘定义为检测区域时，采用此方法。

  • 测量范围：从底部横跨边缘。
  • 应用：适用于仅有一个定义可见边缘的工件。
  • 目标：精确检测边缘沿线的缺口、开胶或不规则处。

两个紧凑型激光传感器

在此配置中，两个紧凑型激光传感器同时工作，用于检测部件的顶面和底面。该配置支持对两个可见边缘进行检测。

  • 测量范围：检测部件两侧边缘的潜在缺陷。
  • 应用：适用于具有多个可见边缘的部件，例如门或家具面板。
  • 目标：全面检测顶面和底面的缺陷，以减少投诉和返工。

单个激光紧凑型传感器

精确检测工件的可见边缘——特别适用于仅有一个明确检测面的应用场景。通过激光三角测量技术检测边缘几何形状，确保检测结果客观准确，且无需进行图案训练。



两个紧凑型激光传感器

两个传感器同时检测工件的顶部和底部边缘——确保全面检测，减少废品率和返工量。

三维技术，实现无死角全景检测视野

生产过程中的实时封边检测

传统视觉检测系统在面对彩色或带纹理的板材表面时往往会触及性能瓶颈，难以精准区分板材本身的设计纹理和真实缺陷，还需要操作人员频繁进行人工参数调整。

GreCon EDGEINSPECT 更进一步：搭载的紧凑型激光传感器依托激光三角测量原理，可对工件边缘3D几何轮廓实现毫米级精度测量，检测结果不受板材颜色、表面纹理干扰。系统无需对图像进行特征识别，直接精准分析边缘的高度、深度与宽度参数，在生产运行过程中直接输出稳定可靠的检测结果。

除此之外，EDGEINSPECT还可精准采集工件的边缘悬伸量等几何参数，直接反馈刀具参数设置异常的预警信息。这大幅降低了根因分析难度，在微小偏差演变为报废品或引发客诉前，就能指导产线完成针对性的设备参数调整

  • 家具行业：直接检出批量连续缺陷与板材崩边
  • 门框加工：精准识别开胶接缝与边缘凸起缺陷

依托GreCon EDGEINSPECT，我们将封边检测技术提升至全新高度——操作更简便、检测更高效、运行更稳定。该系统摒弃传统图像识别逻辑，直接输出真实几何维度分析结果，检测表现完全不受饰面层特性、生产环境波动或产品规格变更的干扰。

之前：

  • 人工目视或传统图像检测，判定结果存在主观解读空间
  • 产品切换时须重新训练
  • 检测易受颜色、表面纹理与生产环境干扰
  • 缺陷识别效果高度依赖操作人员经验水平
  • 图像判定逻辑模糊，存在漏检风险
  • 系统技术架构复杂，操作人员需完成大量培训才能上手

改进后：

  • 通过直接3D几何测量实现清晰客观结果
  • 开箱即可直接投入使用，无需训练流程
  • 检测表现不受材料类型、颜色与表面图案影响
  • 检测结果精准可复现，不受操作人员经验干扰
  • 可靠区分真实缺陷与粉尘、胶水残留这类易造成误判的凸起干扰项
  • 操作直观易上手，产线集成便捷，大幅提升日常生产效率

无缝集成至您的生产流程

此外，GreCon EDGEINSPECT可适配任意自动化等级的产线场景，从人工分拣缺陷件到全自动剔除全场景覆盖。设备可直接集成至您的封边机中，在生产流程的缺陷发生端直接输出质量判定结果，实现实时质量管控。

根据产线配置，可实现以下应用场景：

  • ‌缺陷件全自动剔除
  • 特定类型缺陷自动修复
  • ‌人工分拣工位实时缺陷可视化提示‌
  • ‌刀具参数异常预警，支持精准定向调整‌
  • ‌设备适配安装宽度最低250mm

这套方案可直接降低废料与返工成本，从根源上避免不合格缺陷件流入下道工序。

追求真正的精准，绝不妥协！

精准数值，完美工艺

因板材颜色、表面纹理的变化，不得不频繁人工干预、开展复杂系统培训的时代，已经彻底成为过去！GreCon EDGEINSPECT可输出高精度3D测量结果，检测表现不受材料颜色、表面结构或饰面层特性干扰。无需反复校准调整，无伪缺陷误报，更不会造成产线非计划停机。
